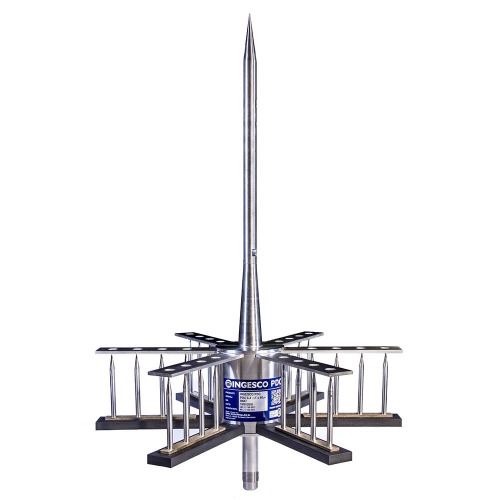

PARARRAYOS INGESCO PDC
PARARRAYOS CON DISPOSITIVO DE CEBADO NO ELECTRÓNICO
Protección externa activa contra el rayo de todo tipo de estructuras y zonas abiertas.
- 100% de eficacia en descarga.
- Nivel de protección clasificado de muy alto.
- Garantía de continuidad eléctrica. No ofrece resistencia al paso de la descarga.
- Pararrayos no electrónico; garantía de máxima durabilidad.
- Conserva todas sus propiedades técnicas iniciales después de cada descarga.
- Al no incorporar ningún elemento electrónico, no es fungible.
- No precisa de fuente de alimentación externa.
- Garantía de funcionamiento en cualquier condición atmosférica.
- Alta resistencia a la temperatura. Temperatura soportada: 125ºC.
- Alta resistencia a la intemperie y atmósferas corrosivas.
- Sin mantenimiento.
.
Diseño del Pararrayos INGESCO® PDC permite producir una ionización de las partículas de aire alrededor de la punta del captador, que genera un trazador ascendente dirigido hacia la nube. Esta corriente de iones intercepta y canaliza desde su origen la descarga eléctrica del rayo.
Entre el conjunto excitador (que se encuentra al mismo potencial que el aire circundante) y la punta y el conjunto deflector (que se hallan a igual potencial que la tierra) se establece una diferencia de potencial que es tanto más elevada cuanto más alto es el gradiente de potencial atmosférico, es decir, cuanto más inminente es la formación del rayo.
La obtención, mediante ensayos de laboratorio, del valor Δt (incremento del tiempo de cebado) permite establecer una correlación entre la velocidad de propagación de la corriente de iones y la distancia de impacto del rayo, a partir de la cual se calcula el radio de protección para cada modelo de pararrayos (ver cuadro adjunto).
El conocimiento de estos radios de protección nos permite seleccionar el modelo de pararrayos más adecuado a las características de la estructura a proteger, de acuerdo con las normativas reguladoras UNE 21.186:2011, NFC17.102:2011 y NP4426:2013.
El terminal aéreo de captación INGESCO® PDC, es un pararrayos activo que cumple las siguientes especificaciones técnicas:
- Dispone de un dispositivo de cebado:
- Un dispositivo de anticipación del trazador ascendente
- Un condensador electroatmosférico
- Un acelerador atmosférico
- Un sistema de aislamiento certificado por el Laboratorio de Alta Tensión LABELEC.
- Su estructura está fabricada en Acero Inoxidable AISI316L
- Dispositivo de cebado fabricado en Acero Inoxidable AISI 316L y poliamida (PA 66)
Queda así garantizado su efectivo funcionamiento en cualquier condición atmosférica y ambiental.
La instalación de un pararrayos INGESCO® PDC debe seguir las prescripciones de las normas UNE 21.186:2011, NFC
17-102:2011 NP 4426:2013, y debe tener en cuenta las recomendaciones siguientes:
- La punta del pararrayos debe estar situada, como mínimo, dos metros por encima del punto más alto de la edificación que protege.
- Para su instalación sobre el mástil, el pararrayos precisará de la correspondiente pieza de adaptación.
- Se deberá proteger el cableado de las cubiertas contra las sobretensiones y conectar a los bajantes las masas metálicas presentes dentro de la zona de seguridad.
- El pararrayos debe conectarse a una toma de tierra mediante uno o varios cables conductores que bajarán, siempre que sea posible, por el exterior de la construcción, con la trayectoria más corta y rectilínea posible.
- La toma o tomas de tierra, cuya resistencia no puede superar los 10 ohmios, deben garantizar una dispersión lo más rápida posible de la descarga del rayo.
Más información en la guÍa de instalación de pararrayos.
